論空壓機都離不開三大性能參數（壓力、流量（排氣量）、功率）的表現。由于空壓機是耗能大戶，且其廣泛使用于工業生產的各個領域，空壓機的降耗增效意義非常重大，得到了業內及客戶一致認可。本文主要從噴油螺桿空壓機在GB 19153-2019《容積式空氣壓縮機能效限定值及能效等級》能效限定值去了解空壓機節能的意義。

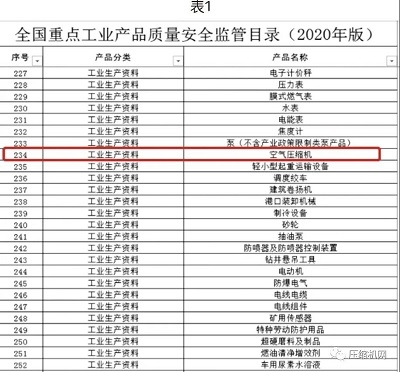

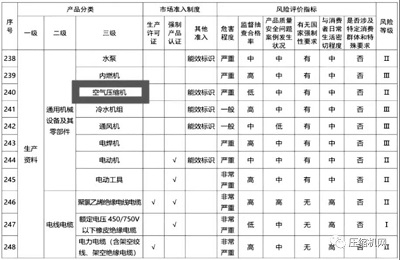

2020年，質監局對空壓機產品質量的監管力度加強，在監管要求有（見表1）：

①市場準入制度：能效標識；

②其危害程度：嚴重；

③監督抽檢合格率：低；

風險等級：Ⅱ級。

2020年空壓機抽檢情況堪憂，不合格率高達22.4%，意味著5臺就有1臺中標。不合格項目為：“機組輸入比功率，能效標識”。（見表2）

國標GB19153-2009《容積式空氣壓縮機能效限定值及能效等級》已施行10年。據此標準，容積式空氣壓縮機共分為三個符合性等級，即一、二、三級能效。其中，一級能效為最高能效等級，即最節能；二級能效為節能級，三級能效為市場準入級，低于三級能效不得生產和銷售。

容積式空氣壓縮機特別是市場上量最大的螺桿空壓機，一級能效成為各個品牌爭奪的目標，就像奧運會爭取金牌一樣。因此可見，螺桿空壓機能效限定值及能效等級是空壓系統設備相關人員（買方和賣方）最關注的指標之一。

1.首先，我們先了解標準前幾個字母的含義：

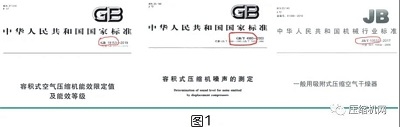

GB是強制性國家標準，必須時時刻刻執行和被監管， 不符合強制性標準的產品，禁止生產、 銷售和進口。（見圖1左）

GB/T 是推薦性國家標準（T-推薦）推薦性國標是指生產、交換、使用等方面，通過經濟手段或市場調節而自愿采用的國家標準，如果納入合同，具有法律上的約束性。（見圖1中）

JB/T是機械行業標準；（T－推薦），一旦納入合同，也具有法律效力。（見圖1右）

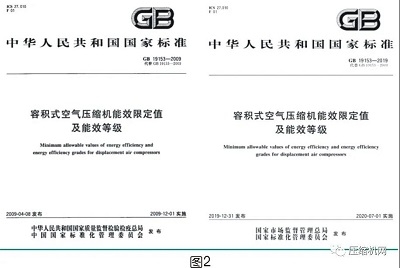

GB 19153-2019 《容積式空氣壓縮機能效限定值及能效等級》根據國際標準及市場需求，在2009版基礎上進行修訂，于2020年7月1日執行。

2.我們從該標準的名稱可以知道，其主要有兩個方面規定：

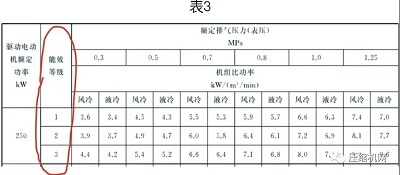

①“能效限定值”是指在規定工況下，空壓機組所允許的最大“機組輸入比功率”值不大于3級的規定，低于三級能效限定值的產品屬于國家明令淘汰的產品。在標準中屬于強制性條款，是市場準入指標，等同于技術法規。限定值是以具體數量的方式體現，在空壓機中以機組比功率值體現。（見表3）

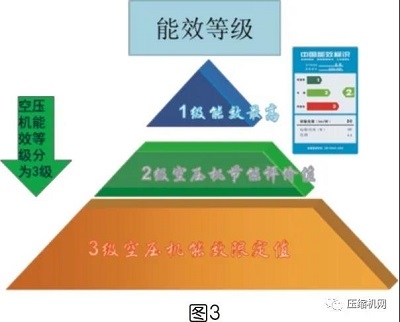

②“能效等級”是對同類產品能效范圍內劃分出的若干個效率等級。是國家實施能效標識制度的依據，是引導消費者購買節能型產品的直觀參考標準?？諌簷C(jī)能效等級分為3級，其中1級能效最高，3級能效最低?？諌簷C(jī)節能評價值不大于2級規定。

3.2019版標準有哪些變化？

GB 19153—2009《容積式空氣壓縮機能效限定值及能效等級》從2009-12-01實施，所有中國市場上銷售的容積式空氣壓縮機產品必須達到該標準的能效等級要求，備案能效等級并粘貼能效標識。共計有17488條能效等級備案信息（含新備案、變更、擴展）。在十年的標準貫徹過程中，越來越多的的品牌加人執行并提高。

GB 19153—2019《容積式空氣壓縮機能效限定值及能效等級》相比十年前的標準，做了4大改進：

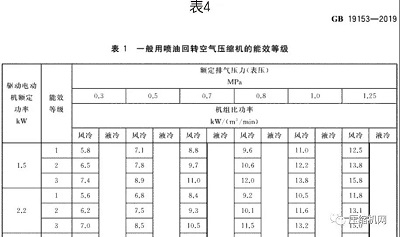

①調整了適用范圍：增加了0.3MPa和0.5MPa能效限定值及能效等級

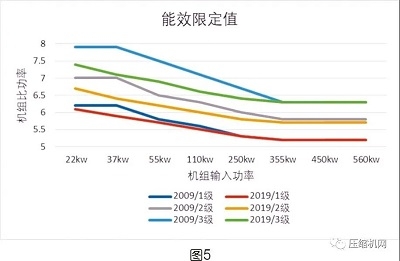

②提高了部分產品的能效指標：

比如37kW/0.7MPa/風冷/1級比功率值由6.8提升到6.2，提升了8.8%。

比如37kW/0.7MPa/風冷/3級比功率值(能效限定值）由8.3提升到7.4，提升了10.8%。

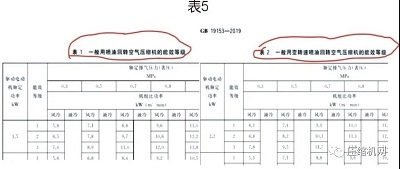

③增加了變速噴油回轉壓縮機的能效評價：

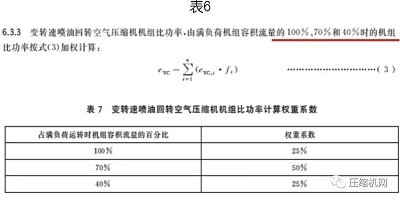

變速噴油回轉壓縮機除了有限定值外，還有比功率計算方法。

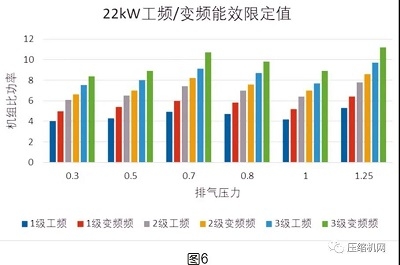

同樣為1級能效22kW/0.7MPa螺桿空壓機，工頻為6.4，變頻限定值7.8，相差22%。

④增加機組比功率與機組等焓效率，輸功效率的計算。

a)空氣壓縮機機組比功率（SER）計算增加吸氣溫度修正系數：

evc(kW/(m3/min))=K14*Pcorr/qv.corr  公式(1)

組比功率吸氣溫度修正系數：

K14=  Tk/293.2                    公式(2)

從標準公式描述，可以看見:空壓機的機組吸氣溫度Tk，機組功率Pcorr和容積流量qv.corr是決定機組比功率大還是小的主要因數。其中Tk主要是進氣溫度影響；qv.corr主要由環境溫度，進氣壓力，相對濕度影響；Pcorr則跟電機效率、螺桿主機效率、傳動效率、壓降損失及電箱有關。

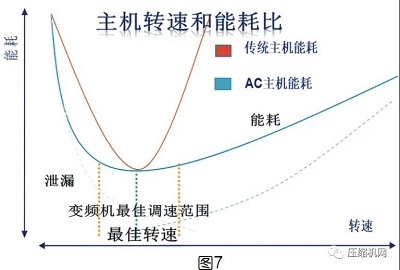

通常我們可以從空壓機主機效率曲線圖看出，在使用該主機時是否節能。如果不在主機的最佳轉數范圍內，空壓機是不可能節能的。（見圖7）

深入了解“噴油螺桿空壓機能效限定值分析”不僅可以讓我們更好地為客戶提供服務，同時在激烈的市場競爭中占得先機。學習理論，領先同行！
